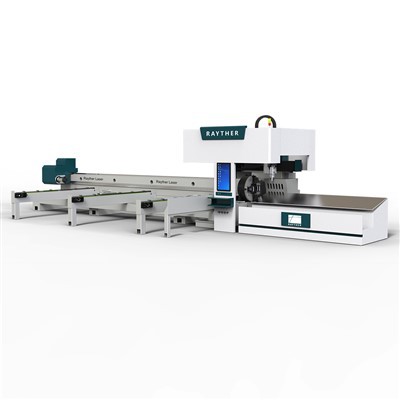

Tổng quan về nguyên lý làm việc của máy cắt ống Laser
Máy cắt ống laser chủ yếu được sử dụng để gia công và cắt các loại ống khác nhau, chẳng hạn như ống tròn và ống vuông. Với những ưu điểm nổi bật như độ chính xác cao và tốc độ cắt nhanh, chúng đang dần thay thế các thiết bị cắt kim loại truyền thống. Nguyên lý hoạt động của chúng liên quan đến việc sử dụng máy phát laze để tạo ra chùm tia laze ổn định, có năng lượng cao-. Các máy phát laser phổ biến bao gồm laser CO₂ và laser sợi quang.
Lấy laser sợi quang làm ví dụ: bên trong, sợi quang tạo ra các photon khi bị kích thích bởi năng lượng điện. Những photon này được khuếch đại liên tục bởi các gương trong hộp cộng hưởng, tạo thành chùm tia laze có năng lượng cao, mật độ cao-. Chùm tia này được truyền đến đầu cắt thông qua hệ thống quang học như sợi quang hoặc nhóm thấu kính. Trong quá trình này, với sự trợ giúp của các thành phần quang học như thấu kính lồi, thấu kính lõm và gương, chùm tia laser được tập trung vào một điểm cực nhỏ, thường chỉ có đường kính hàng chục micromet, cho phép nó làm tan chảy ngay lập tức hoặc thậm chí làm bay hơi các vật liệu kim loại.
Khi chùm tia laser chiếu vào bề mặt của đường ống, vật liệu của vùng được chiếu xạ sẽ nhanh chóng tan chảy, bốc hơi hoặc đạt đến điểm bắt lửa. Đồng thời, một luồng khí-tốc độ cao (chẳng hạn như nitơ, oxy, v.v.) đồng trục với chùm tia sẽ thổi bay vật liệu nóng chảy, đạt được hiệu quả cắt ống.
Trong quá trình cắt, ống quay và di chuyển qua các thiết bị như mâm cặp. Phần mềm máy tính thiết kế và chỉnh sửa đồ họa cắt và chuyển đổi chúng thành hướng dẫn cắt laser. Bộ điều khiển chuyển động điều khiển chính xác đường di chuyển và tốc độ của đầu laser trên đường ống để hoàn thành nhiệm vụ cắt đã đặt trước.
Phân tích cấu trúc của bánh xe có đường kính biến thiên{0}}bằng khí nén
Cấu trúc hỗ trợ của bánh xe có đường kính thay đổi{0}}bằng khí nén thường bao gồm một đế cố định, một xi lanh dẫn động nâng được đặt hướng lên trên đế cố định, một khung nhận được dẫn động và kết nối với xi lanh dẫn động nâng, một trục đỡ cố định trên khung nhận, một bánh xe có đường kính thay đổi-được bố trí xoay được trên trục đỡ và một cấu trúc khóa để cố định bánh xe có đường kính thay đổi{2}}.
Đế cố định được lắp đặt trên tấm lắp thẳng đứng. Tấm lắp có ít nhất hai lỗ kéo dài theo chiều ngang và tại mỗi lỗ kéo dài, một vít lắp đầu tiên nối với bệ máy được lắp, nhờ đó cho phép điều chỉnh vị trí bên trái-của tấm lắp. Đế cố định được cung cấp ít nhất hai lỗ kéo dài theo chiều dọc và tấm lắp có cùng số lượng lỗ lắp có ren tương ứng một-với{4}}một. Tại mỗi lỗ dài trên đế cố định, một vít lắp thứ hai nối với lỗ lắp có ren trên tấm lắp được lắp vào, nhờ đó thực hiện việc điều chỉnh vị trí lên{6}}của đế cố định.
Ví dụ: trong một số cấu trúc đỡ bánh xe có đường kính-có thể thay đổi, có sáu lỗ thon dài kéo dài theo chiều ngang, với ba lỗ ở bên trái và ba lỗ ở bên phải của đế cố định; có bốn lỗ thon dài kéo dài theo chiều dọc, hai lỗ ở bên trái và hai lỗ ở bên phải của xi lanh dẫn động nâng. Một khối điều chỉnh cũng được cố định trên tấm lắp bên dưới đế cố định. Vít siết kéo dài lên trên đi qua giữa khối điều chỉnh. Hai vít kích kéo dài lên trên được vặn vào khối điều chỉnh, lần lượt nằm ở hai bên của vít siết. Mặt dưới của đế cố định có lỗ ren siết chặt khớp với vít siết.
Hai vít kích được sử dụng để ấn vào bề mặt dưới cùng của đế cố định, hỗ trợ thêm cho việc điều chỉnh chính xác vị trí của đế cố định. Bánh xe có đường kính thay đổi-được lắp vào khung nhận thông qua trục đỡ. Cả hai đầu của trục đỡ được cố định trên khung tiếp nhận bằng khối giới hạn thứ nhất và khối giới hạn thứ hai tương ứng. Cấu trúc khóa bao gồm một chốt định vị được lắp vào khối giới hạn thứ nhất và nhiều lỗ định vị được phân bố dọc theo chu vi trên hai mặt bên của bánh xe có đường kính-thay đổi.
Việc lắp chốt định vị vào một trong các lỗ định vị có thể hạn chế chuyển động quay của bánh xe có đường kính-có thể thay đổi. Trên bề mặt cuối của một số bánh xe có đường kính-có thể thay đổi có lỗ định vị, một tấm tỷ lệ tương ứng-với-lỗ định vị cũng được đặt, giúp người vận hành có thể điều chỉnh chính xác góc của bánh xe có đường kính-có thể thay đổi.
Giải quyết vấn đề rung ống
Trong quá trình cắt ống bằng laser, đối với các ống có đường kính nhỏ và chiều dài dài, ngay cả khi được kẹp bằng mâm cặp phía trước và phía sau, hiện tượng rung lắc vẫn có thể xảy ra trong quá trình cắt quay. Điều này là do tỷ lệ độ mảnh của ống tương đối lớn, dẫn đến độ cứng không đủ. Trong quá trình cắt, bị ảnh hưởng bởi các yếu tố như lực nhiệt của chùm tia laze, lực tác động của dòng khí-tốc độ cao và lực kẹp không đồng đều của mâm cặp, ống rất dễ bị dịch chuyển và rung.
Sự xuất hiện của bánh xe có đường kính thay đổi{0}}bằng khí nén đã cải thiện tình trạng này một cách hiệu quả. Khi đặt ống trên máy cắt ống laze, bánh xe có đường kính biến thiên{2}}bằng khí nén có thể điều chỉnh độ cao của nó thông qua xi lanh truyền động nâng theo đường kính của ống, đảm bảo tiếp xúc hoàn toàn giữa bánh xe và ống. Bề mặt chu vi của bánh xe có đường kính thay đổi-thường được làm bằng vật liệu cao su hoặc polyurethane đặc biệt, có độ đàn hồi và ma sát tốt, giúp nó vừa khít với thành ngoài của ống và hỗ trợ hướng lên trên.
Ví dụ: trong một số tình huống ứng dụng thực tế, đối với ống tròn mảnh có đường kính 20 mm và chiều dài 2 m, không có sự hỗ trợ của bánh xe có đường kính biến thiên{2}}bằng khí nén, biên độ rung của ống tròn trong quá trình cắt có thể đạt tới ±2 mm, ảnh hưởng nghiêm trọng đến độ chính xác khi cắt. Sau khi lắp đặt bánh xe có đường kính biến đổi khí nén-, bằng cách điều chỉnh chính xác vị trí và chiều cao của nó, biên độ rung của ống tròn có thể được kiểm soát trong phạm vi ±0,2 mm, đảm bảo sự ổn định của quá trình cắt và cải thiện đáng kể chất lượng cắt.
Vai trò trong việc cải thiện độ chính xác cắt
1. Hỗ trợ chính xác để đảm bảo độ chính xác cắt
Độ chính xác cắt của máy cắt ống laser bị hạn chế bởi nhiều yếu tố khác nhau và độ ổn định của ống trong quá trình cắt là một trong những yếu tố chính. Bánh xe có đường kính biến thiên{1}}bằng khí nén có thể cung cấp các điểm đỡ chính xác dưới đường ống tùy theo tình hình thực tế của đường ống. Khi ống quay để cắt được dẫn động bởi mâm cặp, bánh xe có đường kính thay đổi-tiếp xúc chặt với ống và quay đồng bộ, cung cấp lực hỗ trợ ổn định cho ống, giảm hiệu quả biến dạng và dịch chuyển của ống do các yếu tố như trọng lực và lực cắt của chính nó gây ra.
Lấy việc cắt ống hình chữ nhật làm ví dụ. Do điều kiện lực phức tạp ở mỗi bên của ống hình chữ nhật nên ống hình chữ nhật dễ bị biến dạng xoắn trong quá trình cắt. Bánh xe có đường kính thay đổi bằng khí nén-có thể hỗ trợ ở bốn góc và các cạnh của ống hình chữ nhật, đảm bảo độ ổn định hình dạng của ống hình chữ nhật trong suốt quá trình cắt. Điều này cho phép đầu cắt laser cắt chính xác theo đường định sẵn, từ đó kiểm soát độ chính xác cắt trong phạm vi sai số rất nhỏ. Nói chung, độ chính xác cắt có thể được cải thiện trong phạm vi ± 0,1mm.
2. Phối hợp với đầu cặp để kẹp hiệu quả
Bánh xe có đường kính biến thiên{0}}bằng khí nén hoạt động song song với mâm cặp phía trước và phía sau để nâng cao hơn nữa hiệu quả kẹp của đường ống. Mâm cặp phía trước và phía sau chịu trách nhiệm chính cung cấp lực kẹp ở hai đầu ống để đảm bảo sự cố định dọc trục của ống, trong khi các bánh xe có đường kính biến thiên{2}}bằng khí nén cung cấp lực hỗ trợ phụ ở giữa hoặc các bộ phận khác của ống cần được hỗ trợ. Lực đỡ của bánh xe có đường kính thay đổi-kết hợp với lực kẹp của mâm cặp, giữ cho ống ở trạng thái ứng suất ổn định trong suốt quá trình cắt.
Ví dụ: khi xử lý một số ống có thành mỏng-có đường kính{1}}lớn, việc chỉ dựa vào kẹp mâm cặp có thể gây biến dạng cục bộ của ống, ảnh hưởng đến độ chính xác khi cắt. Bánh xe có đường kính thay đổi bằng khí nén-có thể cung cấp lực hỗ trợ đồng đều bên trong hoặc bên ngoài đường ống, bù đắp các tác động bất lợi của lực kẹp mâm cặp và lực cắt lên đường ống, đảm bảo độ tròn và độ thẳng của đường ống trong quá trình cắt và do đó cải thiện độ chính xác khi cắt và chất lượng bề mặt.
Mở rộng phạm vi xử lý ống
1. Thích ứng với các đường ống có đường kính khác nhau
Một trong những ưu điểm đáng kể của bánh xe có đường kính thay đổi{0}}bằng khí nén là khả năng thích ứng với việc xử lý các đường ống có đường kính khác nhau. Thông qua sự phối hợp của xi lanh dẫn động nâng và cấu trúc khóa, bánh xe có đường kính thay đổi-có thể được điều chỉnh nhanh chóng đến vị trí và góc phù hợp với các ống có đường kính khác nhau.
Cho dù đó là các ống chính xác có đường kính-nhỏ, chẳng hạn như ống thép không gỉ có đường kính 5 mm dùng trong thiết bị y tế hay các ống công nghiệp có đường kính-lớn, chẳng hạn như ống thép có đường kính 300 mm dùng trong ngành xây dựng, bánh xe có đường kính biến thiên-bằng khí nén đều có thể hỗ trợ hiệu quả. Trong sản xuất thực tế, máy cắt ống laze được trang bị bánh xe có đường kính thay đổi{6}}bằng khí nén có thể chuyển đổi giữa các ống xử lý có đường kính khác nhau trong thời gian ngắn mà không cần phải thường xuyên thay thế các thiết bị cố định dụng cụ, cải thiện đáng kể hiệu quả sản xuất và tính linh hoạt của thiết bị.
2. Đáp ứng yêu cầu xử lý của ống đặc biệt
Ngoài các ống tròn và vuông thông thường, máy cắt ống laser còn đáp ứng các yêu cầu xử lý của nhiều loại ống có hình dạng đặc biệt-trong các ứng dụng thực tế, chẳng hạn như ống hình elip và ống đa giác. Do hình dạng không đều, các ống có hình dạng đặc biệt-này có điều kiện lực phức tạp hơn trong quá trình cắt, đặt ra yêu cầu cao hơn đối với hệ thống đỡ và kẹp.
Bánh xe có đường kính-có thể thay đổi bằng khí nén có thể cung cấp các giải pháp hỗ trợ được cá nhân hóa cho các ống có hình dạng-đặc biệt bằng cách điều chỉnh linh hoạt vị trí và góc của chúng. Ví dụ: đối với ống hình elip, các bánh xe có đường kính-có thể thay đổi có thể cung cấp các lực hỗ trợ khác nhau theo hướng trục dài và ngắn của hình elip để đảm bảo độ ổn định của ống hình elip trong quá trình cắt.
Đối với ống đa giác, bánh xe có đường kính thay đổi-có thể điều chỉnh vị trí và số lượng của các điểm đỡ theo số cạnh và góc của đa giác, đạt được sự hỗ trợ chính xác cho ống đa giác, nhờ đó cho phép máy cắt ống laze hoàn tất thành công quá trình xử lý các ống có hình dạng-đặc biệt khác nhau và mở rộng trường ứng dụng của máy cắt ống laze.
Nghiên cứu điển hình về ứng dụng Bánh xe có đường kính biến thiên{0}}bằng khí nén
1. Sản xuất phụ tùng ô tô
Trong ngành sản xuất phụ tùng ô tô, máy cắt ống laser được sử dụng rộng rãi để sản xuất các bộ phận ống khác nhau, chẳng hạn như khung ghế ô tô và các bộ phận khung xe. Lấy doanh nghiệp sản xuất ô tô làm ví dụ. Khi sản xuất khung ghế ô tô, doanh nghiệp này có nhu cầu cắt một số lượng lớn ống thép với đường kính và hình dạng khác nhau.
Trước khi giới thiệu máy cắt ống laze được trang bị bánh xe có đường kính thay đổi được bằng khí nén-, do các vấn đề như rung ống và giá đỡ không ổn định nên độ chính xác của các bộ phận cắt thấp và tỷ lệ loại bỏ cao tới 10%. Sau khi sử dụng thiết bị mới, bánh xe có đường kính biến thiên{3}}bằng khí nén đã giải quyết một cách hiệu quả vấn đề rung lắc đường ống, cải thiện đáng kể độ chính xác khi cắt. Tỷ lệ loại bỏ giảm xuống trong vòng 2%, đồng thời hiệu quả sản xuất tăng 30%. Điều này đã tiết kiệm được một lượng lớn chi phí nguyên vật liệu, chi phí sản xuất cho doanh nghiệp, đồng thời nâng cao chất lượng sản phẩm và khả năng cạnh tranh trên thị trường.
2. Sản xuất thiết bị thể dục
Các nhà sản xuất thiết bị thể dục có yêu cầu cực kỳ cao về độ chính xác cắt và chất lượng bề mặt của ống trong quá trình gia công. Một-nhà sản xuất thiết bị thể dục nổi tiếng đã sử dụng máy cắt ống laze được trang bị bánh xe có đường kính-có thể thay đổi bằng khí nén khi sản xuất các sản phẩm như thanh tạ và thanh tạ.
Bánh xe có đường kính-có thể thay đổi bằng khí nén giúp hỗ trợ ổn định cho các ống có đường kính khác nhau, cho phép kiểm soát độ chính xác về kích thước của ống cắt trong phạm vi ±0,2mm và độ nhám bề mặt đạt dưới Ra0,8μm, đáp ứng các yêu cầu nghiêm ngặt của thiết bị thể dục-cao cấp về độ chính xác và chất lượng bề mặt của các bộ phận. Đồng thời, do thiết bị có thể nhanh chóng chuyển đổi giữa các ống xử lý có đường kính khác nhau nên hiệu quả sản xuất của doanh nghiệp đã được cải thiện đáng kể, giúp doanh nghiệp đáp ứng tốt hơn nhu cầu đa dạng của thị trường về thiết bị thể dục.
Kết luận và triển vọng
Bánh xe có đường kính biến thiên{0}}bằng khí nén đóng một vai trò quan trọng trong máy cắt ống laze. Bằng cách giải quyết vấn đề rung lắc ống, cải thiện độ chính xác khi cắt và mở rộng phạm vi xử lý ống, chúng cung cấp sự hỗ trợ mạnh mẽ cho hoạt động hiệu quả và chính xác của máy cắt ống laser. Đánh giá từ các trường hợp ứng dụng thực tế, cho dù trong ngành sản xuất phụ tùng ô tô hay sản xuất thiết bị thể dục, máy cắt ống laze được trang bị bánh xe có đường kính thay đổi bằng khí nén-đã thể hiện những lợi thế rõ ràng, nâng cao hiệu quả sản xuất và chất lượng sản phẩm của doanh nghiệp.
Với sự phát triển không ngừng của ngành sản xuất, nhu cầu về độ chính xác, hiệu quả và đa dạng hóa trong xử lý đường ống sẽ tiếp tục tăng. Trong tương lai, bánh xe có đường kính thay đổi{1}}bằng khí nén dự kiến sẽ được tối ưu hóa và đổi mới hơn nữa về mặt thiết kế kết cấu, lựa chọn vật liệu và công nghệ điều khiển.
Ví dụ: có thể áp dụng công nghệ điều khiển thông minh tiên tiến hơn để cho phép các bánh xe có đường kính biến thiên{0}}bằng khí nén tự động điều chỉnh lực và vị trí hỗ trợ theo yêu cầu về vật liệu, đường kính và quy trình cắt của ống, giúp xử lý đường ống chính xác và hiệu quả hơn. Các vật liệu có độ bền-và độ đàn hồi{3}}cao mới có thể được phát triển để sản xuất bánh xe có đường kính-có thể thay đổi nhằm cải thiện hơn nữa tuổi thọ sử dụng và hỗ trợ hiệu suất của bánh xe có đường kính-có thể thay đổi.
Người ta tin rằng với sự tiến bộ không ngừng của công nghệ, bánh xe có đường kính thay đổi{0}}bằng khí nén sẽ đóng vai trò lớn hơn nữa trong lĩnh vực máy cắt ống laze và đóng góp lớn hơn cho sự phát triển của ngành sản xuất.
--Rayther Laser Jack Sun--
